電能表紅外抄表解決方案

電網電表不能連線接觸，只能無接觸抄表，為代替人工抄表，紅外抄表是一種遠程集中看表的技術解決方案。

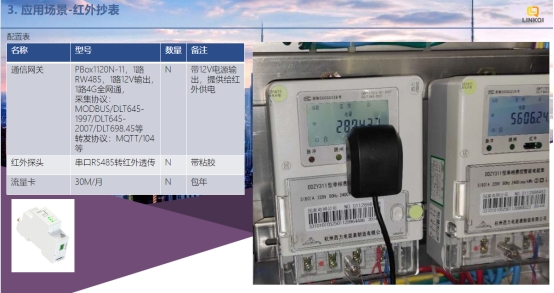

紅外探頭、精靈網關、流量卡（可選、可自購）

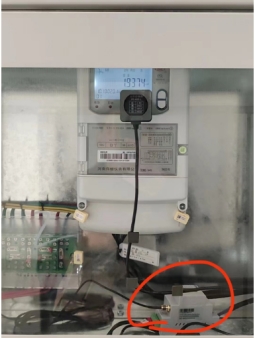

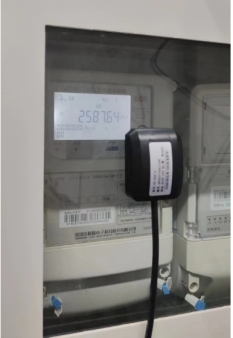

精靈網關給紅外探頭供電，紅外探頭可以用配備的膠帶固定在屏柜玻璃外面。

精靈網關需要電源，可放置在計量柜內部或外部。

紅外探頭到網關轉換為MODBUS協議。網關可以轉發多個上位機和遠程抄表平臺，MQTT協議，方便遠程訂閱話題。需要準備好平臺地址、端口號、有訪問權限的賬戶信息等。也可也租用我們提供的平臺服務。

精靈網關配置指南：

一、精靈網關插物聯網卡后可以上網

訪問云端配置界面，第一次需要注冊登錄

https://dingiiot.com/#/login

https://dingiiot.com/help-doc/index_page/1.%E6%96%B0%E5%BB%BA%E9%A1%B9%E7%9B%AE/

二、配置好采集后配置MQTT轉發地址

https://dingiiot.com/help-doc/drive_page/%E9%80%9A%E7%94%A8MQTT%E8%BD%AC%E5%8F%91/

該轉發協議可以不新建轉發設備與轉發測點，此時默認轉發所有的采集點(不想上傳的，在測點的高級配置頁，取消勾選是否上傳)；

三、平臺端訂閱話題并解析

領祺紅外采集 MQTT接口文檔

通用MQTT通信接口文檔(1).docx

電表通訊規約里可以查看具體參數的計量單位。

DLT645-2007通訊規約說明(1).pdf
